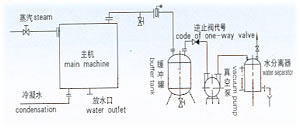

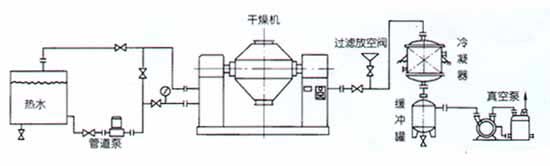

Hot water heating and solvent recovery process flow diagram and layout
Technical parameters:
In-tank volume |
100 |
350 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4500 |
Loading volume |
≤ 50 |
≤ 175 |
≤ 250 |
≤ 375 |
≤ 500 |
≤ 750 |
≤1000 |
≤1500 |
≤ 2250 |
Rotation speed |
3-13 |
Motor power |
0.75 |
1.1 |
1.5 |
2 |
3 |
3 |
4 |
7.5 |
11 |
Space cover L×W |
2160 × 800 |
2260 × 800 |
2350 × 800 |
2560 × 1000 |
2860 × 1300 |
3060 × 1300 |
3760 × 1400 |
3760 × 1800 |
3960 × 2000 |
Height of rotation |
1750 |
2100 |
2250 |
2490 |
2800 |
2940 |
2990 |
3330 |
4100 |
Designed pressure in tank |
-0.1-0.15 |
Designed pressure of jacket |
≤0.3 |
Working temperature |
in-tank ≤85 jacket ≤140 |
Model and power of vacum pump with condenser |
2X - 15A
2KW |
2X - 15A
2KW |
2X - 30A
3KW |
2X - 30A
3KW |
2X - 70A
5.5KW |
JZ JX 300 - 8
7KW |
JZ JX 300 - 4
9.5KW |
JZ JX 600 - 8
11KW |
JZ JX 600 - 4
20.5KW |
Model and power of vacum pump without condenser |
SK- 0.4
1.5KW |
SK- 0.4
1.5KW |
SK- 0.8
2.2KW |
SK- 2.7B
4KW |
SK- 2.7B
4KW |
SK- 3
5.5KW |
SK- 6
11KW |
SK- 6
11KW |
SK- 9
15KW |
Weight |
800 |
1100 |
1200 |
1500 |
2800 |
3300 |
3600 |
5200 |
6800 |
